在新型干法水泥生產中，篦式冷卻機的破碎機為錘式破碎機。該破碎機的錘軸在運行過程中易出現斷軸和竄軸現象，為了避免對系統造成嚴重的后果，需要及時處理這種故障。對錘軸進行改進是一種有效的 。

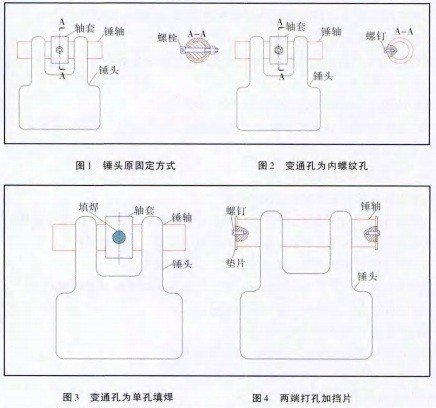

改進前需要對錘式破碎機錘軸的固定方式（圖1）進行分析。原破碎機錘頭是為了防止在破碎過程中發生錘軸脫落現象，因此在錘軸上加固定軸套，軸套和錘軸采用活套形式，在錘軸的徑向上打通孔，軸套和錘軸用螺栓穿過并用錘軸固定，螺母端緊固后用電焊點焊。這種固定方式使錘軸在運行過程中易出現錘軸從螺栓孔處斷裂的現象。
改進方案有三種：
1）如圖2所示，將錘軸上打通孔改為錘軸上打內螺紋孔，用螺栓固定。螺栓緊固后應將螺桿與軸套電焊。
這種方案的優點是節約材料，錘軸可以反復利用。缺點是打內螺孔對錘軸依然存在著損傷。
2）如圖3所示，只在軸套上打孔，錘軸和軸套的固定方式為在開孔處填焊。
這種方案的優點是更換簡單、方便，節約時間，對錘軸的損傷小。缺點是在焊接不牢的情況下可能會出現竄軸現象。
3）如圖4所示，將軸套取消，在錘軸的兩端打內螺孔，用螺栓加上防止竄動的擋片進行固定。螺栓緊固后必須將螺桿與擋片與錘軸結合處進行電焊。
這種方案的優點是對錘軸的損傷小，不用加工軸套，錘軸可以反復使用。缺點是工序較多，安裝稍顯復雜。
