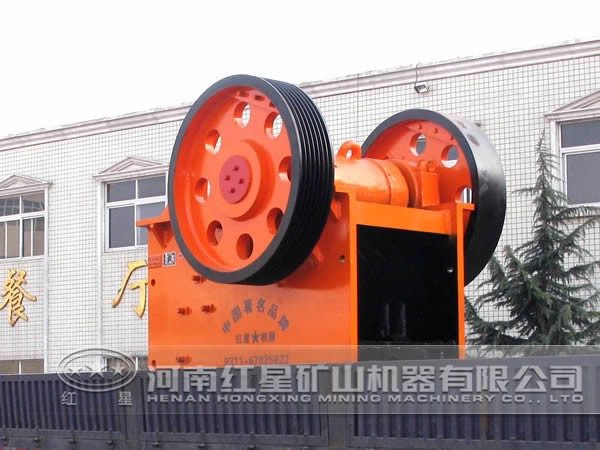

肘板是顎式破碎機結構中最簡單的零部件，但是其作用卻非常重要。它通常有三個作用：傳遞動力，有時甚至比破碎力大；起保險件作用當，非破碎物進入破碎腔中時，肘板先行斷裂破壞，從而保護機器其他零件不發生破壞；調整排料口的大小。而其作用離不開其合理的結構，本文的目的是分析介紹肘板的結構。
在破碎機工作時，肘板與其支承的襯板間不能得到很好的潤滑，加上粉塵落入，因此肘板與其襯墊之間實際上是一種干摩擦和磨粒磨損狀態。這樣，對襯板的高負荷壓力，導致肘板與肘板襯墊很快磨損，使用壽命很低。因此肘板的結構設計不但應該考慮該機件的重要作用，還應該考慮其工作環境。

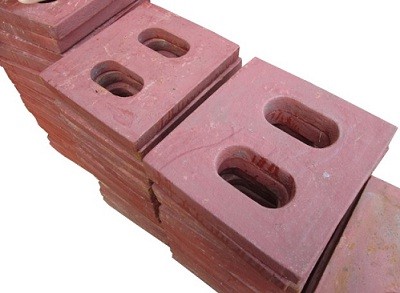

肘板按結構組成分為組裝式和整體式兩種。簡擺顎式破碎機使用的襯板是組裝式結構，它是由一個肘板體與兩個肘板頭連接后組裝而成的。這樣就可以只更換易磨損報廢的肘板頭以節省耗件金屬。在應用中，由于這種肘板較重，因此都應該設計起吊環。而復擺顎式破碎機上使用的是整體式肘板，因為其重量和尺寸都比較小。
按肘頭與肘墊的連接型式，可分為滾動型與滑動型兩種。肘板與襯墊之間傳遞很大的擠壓力，并受周期性沖擊載荷。在反復沖擊擠壓作用下磨損較快，尤其是滑動型結構更為嚴重。為提高傳動效率、減少磨損件、延長其使用壽命，可采用滾動型結構。在機器的運轉過程中，動顎的擺動角很小，使得襯板兩端支承的肘墊表面垂直線方向的夾角很小，因此肘板與其肘墊之間可保持純滾動，肘板的磨損得到改善，大大延長了肘板的使用壽命。
