HP圓錐破碎機與傳統多缸液壓圓錐破的比較與分析

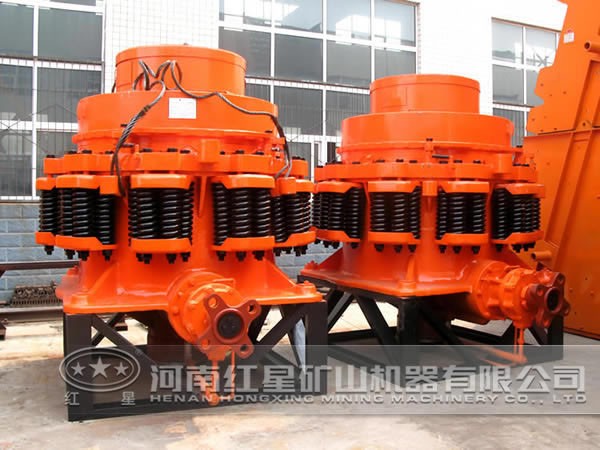

hp圓錐破碎機是一種高產節能型中細碎多缸液壓圓錐破碎機，能給磨機提供更細粒級的原料，使磨機達到“多碎少磨”的節能 。

hp圓錐破碎機液壓系統。其中包括鎖緊控制系統、清腔系統、排礦口調整系統和過載保險系統。它與傳統國產多缸液壓圓錐破碎機相比有很大區別：

（1）該機是一種高能層壓圓錐破碎機，在一定程度上可以 選擇性破碎；

（2）破碎腔形不一樣，與腔形匹配參數也不大相同；

（3）將原破碎機主軸和動錐體作成一體并成為空心軸承驅體；

（4）偏心軸套內孔與驅體相配合，而主軸又與機架 中心孔采用靜配合；

（5）主軸上部設有球面軸承座以及球面軸承（碗形瓦）。驅體的球體與碗形瓦 相配合并支撐整個動錐部件，驅體的內孔套在偏心軸套外部；

（6）平衡架和大錐齒輪都是用螺栓固定在偏心軸套下部與偏心軸套一起轉動；

（7）平衡架上除裝有平衡重，其上端裝有u形密封環和驅體下部t形密封環組成密封裝置。平衡架下部與機架裝有同樣的密封裝置；

（8）國產傳統各型圓錐破碎機都是采用低速電動機直接驅動傳動軸，這種破碎機跟國外圓錐破碎機一樣都是采用皮帶間接驅動傳動軸，這樣有許多優點；

（9）在驅體內孔裝襯套。當破碎機空載時，驅體通過襯套壓在軸承座的外表；

（10）支承環與機架采用外錐面接觸，而不像彈簧圓錐破碎機采用內錐面接觸。
