講解圓錐破碎機

圓錐式破碎機適用于冶金、建筑、筑路、化學及硅酸鹽行業中原料的破碎,可以破碎中等和中等硬度以上的各種礦石和巖石。圓錐式破碎機破碎比大、效率高、能耗低,產品粒度均勻,適合中碎和破碎各種礦石、巖石。

圓錐破碎機現在一般以液壓來驅動，在對于圓錐破碎機結構的具體研究中，我們從圓錐破碎機腔型的某個橫截面來分析，得知?jiǎng)渝F會繞著定錐的中心線均勻的來回作旋擺運動。

圓錐破碎機工作原理

圓錐破在對破碎物料的擠壓的運動過程中，礦石受到巨大的作用力將會被擠壓到材料的臨界應力而 粉碎的初步目的。在粉碎物料的下落運動過程中，礦石將在重力的作用下隨著動錐的運動一起通過圓錐破碎機的腔型。在圓錐破碎機的破碎腔中某一個固定位置的點，介于動錐與定錐之間的距離在工作時會隨著開閉狀態的不同而發生周期性的變化。這種運動在設計研究時可以用一個隨著偏轉角度變化的循環函數來做具體的描述。

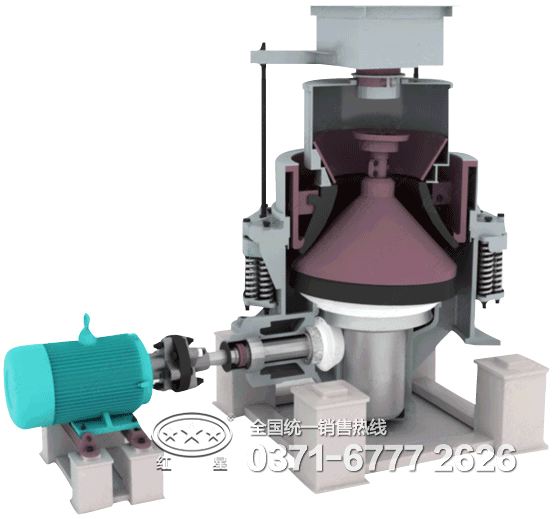

圓錐破工作原理動畫演示

彈簧圓錐破與液壓圓錐破

傳統彈簧圓錐破碎機與液壓圓錐破碎機由于工作原理不同，二者在結構的設計上也存在著一定的差別。簡單的來說，對于彈簧圓錐破碎機而言，其排料口尺寸的調節主要是通過調節彈簧來 的。當需要增大排料口尺寸時，需要松開彈簧;當需要減小排料口尺寸時，則需要擰緊彈簧。

?

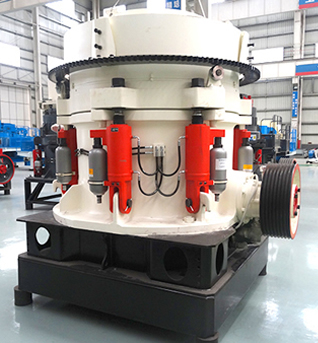

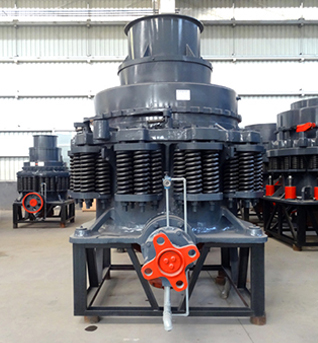

左，彈簧圓錐破碎機，右，液壓圓錐破碎機

對于液壓圓錐破碎機來說，其排料口尺寸的調節主要是通過驅動液壓缸活塞來 的。增大排料口尺寸，只需控制液壓缸進油量;減小排料口尺寸時，需要控制液壓缸回油量。由于工作原理的不同，對于圓錐破碎的腔型設計時，這兩種圓錐破碎機也存在著差別，因此，客戶在選購時需要區別對待，做出正確的判斷。對于彈簧圓錐破碎機，調節排料口尺寸的不動點是懸掛點與動錐的底點;而對于液壓圓錐破碎機，調節排料口尺寸的不動點是定錐的底點。

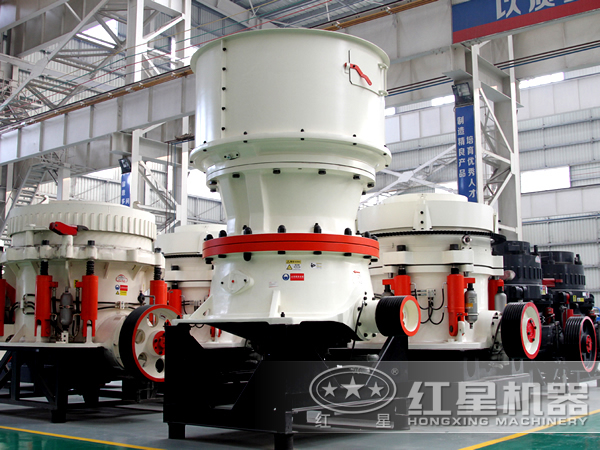

紅星牌單缸液壓圓錐破碎機

圓錐破碎機的分類方式

圓錐破碎機按用途大致可以可分為粗碎和中細碎兩種類型的設備，按設備的結構與功能可以分為懸掛式、托軸式和振動式三種類型。

在實際的生產過程中用于粗碎作業的圓錐破碎機又稱為旋回破碎機，因?yàn)樵撈扑闄C(jī)在生產的過程中常常需要處理尺寸較大的料塊，所以進料口的設計一定要足夠大，該設備的動錐是正置的，而定錐是采用倒置的設計方案。

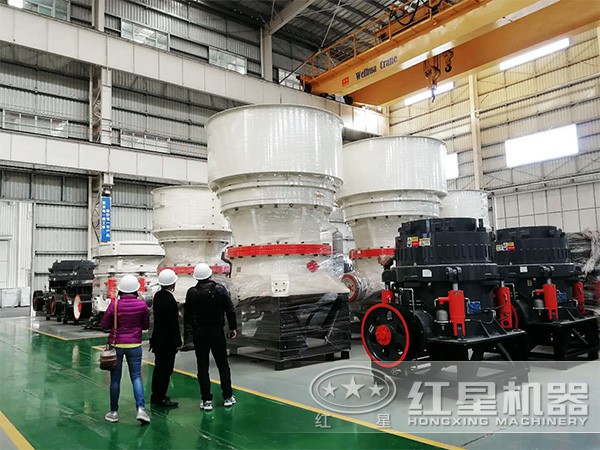

圓錐破碎機生產車間

用作中細碎作業的圓錐破碎機也就是我們所見的常規型圓錐破碎機，該設備在業內又稱菌形圓錐破碎機。其處理的料塊是已經粗碎處理過的，因此其入料口不需太大，但該設備為了提高生產能力，要求加大卸料范圍，該設備 的特點是對破碎后的產品要求具有比較均勻的粒度。該設備的動錐與定錐都是采用正置的裝配方式。該設備的動錐外觀近似錐形，在卸料口附近，動錐與定錐之間形成一個平行區域，其主要作用是保證卸出物料的粒度均勻。

圓錐破碎機的工作原理描述：圓錐破碎機所設計的動錐、定錐以及進動角一起形成了圓錐破碎機的幾何腔型，這將是破碎物料的主要工作場所。從圓錐破碎腔中下落的粉碎產品是破碎機錐體與巖石材料相互擠壓作用的結果。與此同時，圓錐破碎機的性能好壞的確定也表現在破碎腔的幾何形狀、破碎機的工作參數以及巖石材料的特性等方面。該設備的運行方式與曲柄轉動較為相似，都是由電動機以恒定的轉速帶動主軸做均勻的旋轉運動。

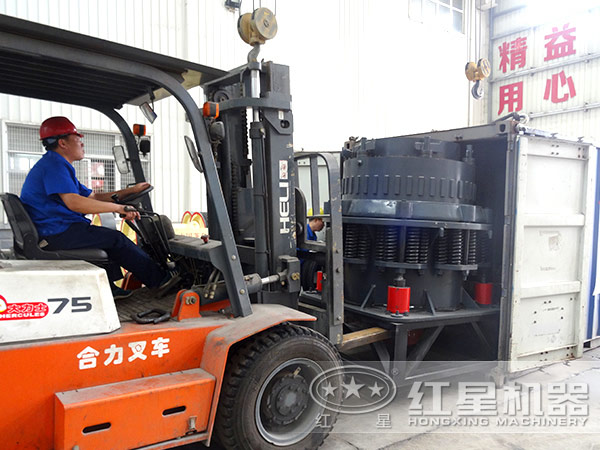

紅星圓錐破碎機發貨圖

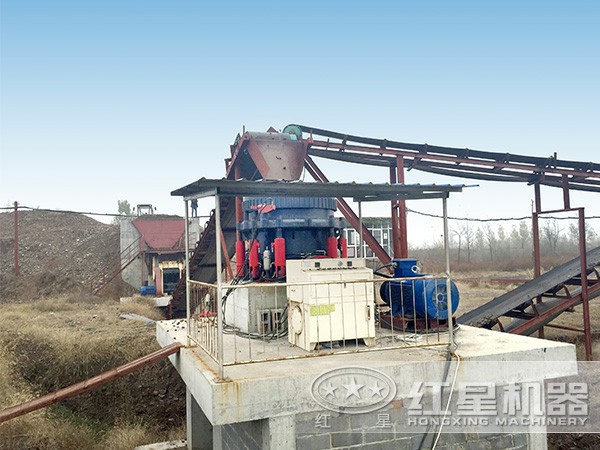

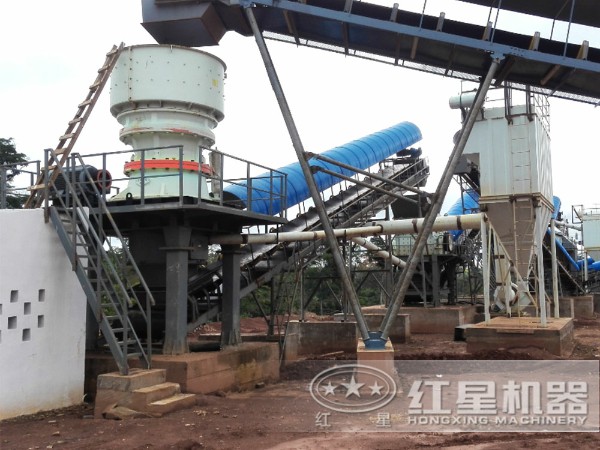

圓錐破碎機作業現場圖

圓錐破碎機運行檢修

1、破碎必須均勻，力度應符合要求，一般小于破碎口尺寸的80%；

2、嚴禁非破碎物進入破碎腔，防止損壞設備的零部件；

3、經常 潤滑系統的油量和油溫，回油溫不應超過60℃；

4、 水封防塵的排水情況，斷水則不允許運行；

5、 水冷卻系統的管路是否通暢，以及水量和水溫；

6、注意 鎖緊油缸的油壓，調整環必須在鎖緊狀態下方可運行；

7、定期 襯板磨損情況以及各部件的緊固情況，如發現有松動、脫落或嚴重磨損,應立即緊固或按時更換；

8、經常 產品粒度情況，超過規定應進行調整。停車時應按操作規程規定的停車順序停車，在室溫低于0℃時，停車后應將水封中和冷卻水管中的水放掉，以防凍壞水管。
