AF系列液壓圓錐破碎機的原理及結構特點

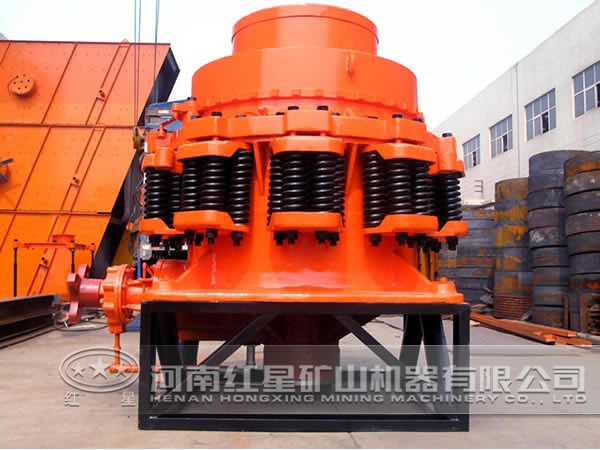

af系列圓錐破碎機在冶金、公路、建材、化工、煤炭等行業中有著非常廣泛的應用，它適用于破碎如鐵礦石、銅礦石、石灰石和砂巖等堅硬與中等硬度的礦石及巖石，通常用作二段或三段破碎，是一種細碎圓錐破碎機。

af系列圓錐破碎機的組成部分包括破碎圓錐部、上機架 部、下機架部、偏心套、油缸部、均給裝置、傳動部、潤滑液部等組成，傳動帶采用皮帶傳動，且采用圓弧錐齒輪，其特點是重合度大、噪聲大、傳遞功率大。其結構特點是具有特殊的破碎腔型，采用組裝的主軸，具有自行排出異物的功能。

其作用原理是：破碎機將特殊形狀的破碎腔室，適當?shù)闹鬏S轉速、偏心量和適宜的出口間隙進行組合， 充分的層壓破碎以及用自動控制盤隨時進行 狀態的調節，以便于獲得大量生產粒型好的成品粒度。具體的工作過程如下：

根據層壓破碎理論，在特殊破碎腔室的有效破碎段內會形成高密度層，它將破碎功充分地加給了巖石，即使是較大的排料口也能大量生產細粒度產品。在工作時，利用自動控制盤，可自動根據負荷大小調整 的出口間隙。當有非破碎物進入破碎腔后，液壓控制系統可通過液壓缸中的油壓排出異物，異物 后油壓 ，圓錐破碎機也自動恢復到原來的出口間隙，即排料口寬度。
