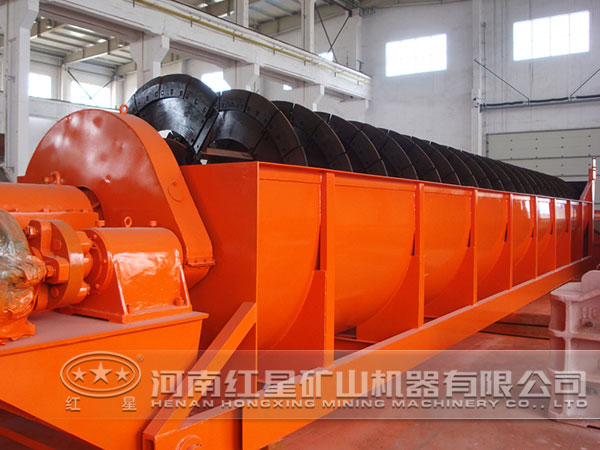

分級機的齒輪采用斜齒輪傳動，其優點是：
①傳動平穩，沖擊、振動和噪音小，適宜于高速、重載運動；
②噬合性能好；
③重合度大。重合度隨齒寬和螺旋角的增大而增大；
④斜齒輪不產生根切的最小齒數較直齒輪少，結構緊湊。
對齒輪傳動的主要尺寸確定時，一般用分度圓柱面上的螺旋角β表示斜齒圓柱齒輪輪齒的傾斜程度。通常所說斜齒輪的螺旋角是指分度圓柱上的螺旋角。斜齒輪的螺旋角一般為8~20°，?取β=12°；為抵消齒輪的軸向力，采用左旋。應用變位齒輪可以避免根切，提高齒面接觸強度和齒根彎曲強度，提高齒面的抗膠合能力和耐磨損性能，此外變位齒輪還可以用于配湊中心距。
對彎曲強度進行初步確定后，對高變位斜齒輪外噬合傳動進行幾何計算。分別計算出分度圓直徑、齒頂高、齒根高、齒高、齒頂圓直徑、齒根圓直徑、中心距、基圓直徑、齒頂圓壓力角、端面重合度、齒寬、縱向重合度和總重合度。
之后進行高變位斜齒輪接觸強度校核。得出齒向載荷分布系數、齒間載荷分布系數、重合度系數、齒輪的接觸疲勞極限、齒面工作硬化系數、接觸應力等等參數，一次來檢驗設計的尺寸是否滿足要求，能否使破碎機工作穩定，工作能力是否符合設計需要。
