振動篩的殼單元選擇

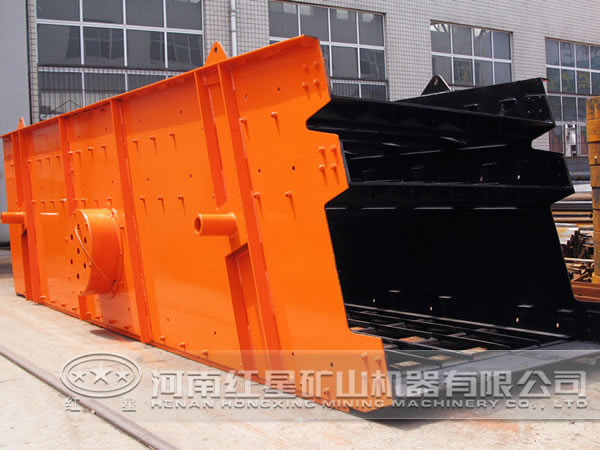

殼單元是有限元建模中最常用的單元類型之一。當構件的長寬遠大于其高度時，可以將這種三維構件理想化為二維構件，這樣簡化單元類型有助于提高計算效率。振動篩的篩箱側板就是這種長寬遠大于其高的構件，因此采用了殼單元。在ansys軟件中，結構殼單元分為平面殼單元和立體殼單元。

平面殼單元包括:shell51、shell61、shell208、shell209四種單元，立體單元主要包括:shell43、shell63、shell91、shell99、shell93等，對于鋼板這樣的彈性材料，常常采用shell63、shell93或shell99單元。shell63彈性殼，具有彎矩和薄膜特性?？沙惺芘c平面同方向及法線方向的荷載。每個節點6個自由度，有應力強化和大變形能力。

提供用于大變形分析的連續性相切矩陣。shell93是8節點殼體。尤其適用于模擬彎曲殼體，具有塑性，應力強化，大變形，扭轉能力。但是當殼的厚度發生變化時，這些單元的節點的位置仍在中平面上，這對單元的質量和剛度會產生很大的影響，而且會造成計算誤差比較大。shell99線性分層殼體，主要用于復合材料的分析，也可以用于傳統材料的分析。它的每個節點有6個自由度:x，y，z方向的平動和繞x，y，z軸方向的轉動，既具有彎曲能力又具有膜力，可以承受平面內載荷和法向載荷。所以木振動篩的側板選用shell99單元。

在振動篩篩箱側板的模型中，將所有平面都設定為相同的法線方向，并使單元的厚度偏置為殼單元的底面。利用這種方法建立的側板與振動篩的實際結構基木相符，往往可以得到比較準確的計算結果。
