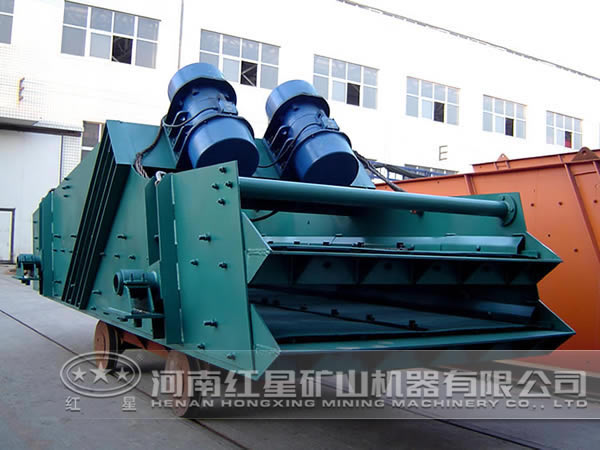

我們現在以某篩分機械研究所自主研發的2zkb大型直線振動篩為研究對象，對其進行動態分析。針對我國國產直線振動篩普遍存在的使用壽命短，橫梁易斷裂等主要失效形式和弊端，木課題研究的目的主要是增加可靠性、延長振動篩的使用壽命。利用動態仿真的方法研究該振動篩的結構，以有限元結構動力學分析為手段，對篩箱進行結構動力分析并建立有限元模型，對篩箱結構進行模態分析、諧響應分析，以改進篩機結構設計的方法，針對篩機的啟動過程，進行應力分析，具體研究的內容和方案為包括以下方面：
1、利用pro/e三維建模軟件，按照直線振動篩的裝配關系建立模型，利用動力學軟件admas，進行運動學仿真，繪制出篩體的振幅、速度、加速度曲線，同理論計算的運動參數相對照，判斷振動篩能否按照設計參數進行設計。
2、研究直線振動篩的工作原理，確立振動篩篩箱有限元模型的建模方法，并建立其有限元模型。
3、利用有限元分析軟件ansys對該振動篩篩箱進行模態分析，獲得結構的模態參數和模態振型，分析結構能否避免共振。還分析振動篩在正常工作情況下的應力和位移分布情況，檢驗結構是否存在過大的應力集中，較大的變形或某處應力超過材料的許用應力。
4、對振動篩進行諧響應分析，通過諧響應分析了解結構的改進對振動篩穩態工作時應力分布情況的影響。
