直線振動篩

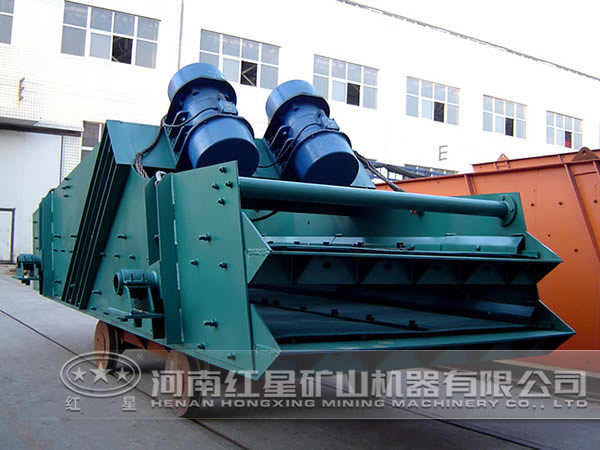

直線振動篩的圖片

直線振動篩

直線振動篩工作時，兩臺同步且方向相向的電機使激振器產生激振動力，篩箱依靠?jī)膳_(tái)相同的振動電機做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動，物料從入料端落入篩箱后，迅速前進、松散、透篩，完成 篩分作業，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

工作原理：當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

產品特點：直線振動篩（直線篩）穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。

zkr型直線振動篩：本篩機主要用于煤、礦石等散狀物料的脫水、脫介、脫泥和干、濕物料的粒度分級。本機為雙電動機驅動，帶塊偏心外置式自同步振動器的座式安裝振動篩，電動機可左裝或右裝。

振動篩應用

主要用于冶金、礦山、煤炭、建材、電力、化工等行業，尤以冶金行業用途 最為廣泛，是高爐槽下、焦化廠、選礦廠常用的振動篩分機械設備。

直線振動篩生產技術要求

一般技術要求：直線振動篩側對稱點振幅差值不應超過0.5mm，篩箱橫向擺動不應大于1mm。振動頻率偏差不應超過規定值的2.5%。軸承的部位溫度升高不應超過40度， 溫度不應超過七十五度，直線篩運轉平穩，不應有異常響聲，空負荷噪聲不應超過85db(a)。

篩箱：側板所有鋼材應符合gb/t 699和gb/t 700的規定，其抗拉強度不應低于406mpa，并不得拼接。側板平面度誤差每平方米不應超過1mm。篩框各聯接部位的聯接件應采用高強度螺栓或環槽鉚釘，高強度螺栓不應低于10.9s級，環槽式鉚釘抗拉強度不應低于785mpa。

振動器與聯接裝置：振動器裝配后應轉動靈活，無卡阻現象，軸向竄動不應超過2mm。 向聯軸器應符合qc/t 29082的要求。

支承彈簧：支承彈簧應用橡膠復合彈簧，兩者應能互換通用。每臺直線篩所用的應分組選配，裝配后篩側對稱點高度差不應超過3mm，每組彈簧的剛度差不應超過規定值的5%。

外觀質量要求：直線、圓振動篩涂漆表面應符合標準規定，所有外露的非加工表面涂漆前均應除銹蝕，油污。涂漆應均勻，不應有脫漆、皺紋、氣泡、流痕及裂紋等缺陷。

振動篩廠家

河南鄭州紅星機器是一家以大型礦山設備為主的生產廠家，公司生產各種型號的振動篩、直線振動篩，可以用于化工，選礦，選煤等多種作業，另可訂制產品，歡迎廣大新老客戶前來參觀訂貨。
