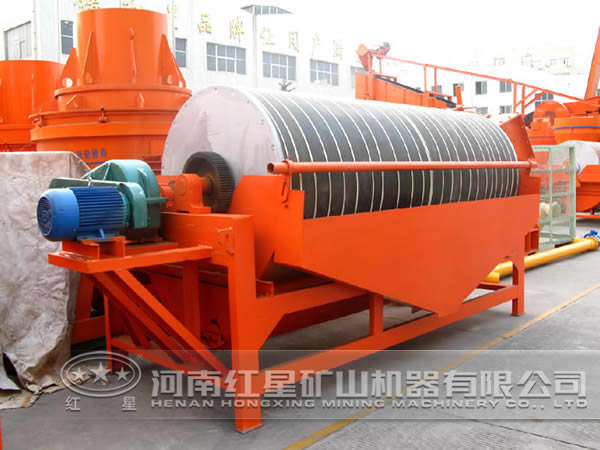

紅星 對于濕式永磁盤式強磁選機的研究主要是針對弱磁性礦物磁選、尾礦拋尾及非金屬除鐵工藝而進行的。該設備的整機結構由磁盤、機架、傳動部件、給礦箱等部件組成。
1、磁盤部件
該設備的磁盤部件由磁系、盤支架和主軸等部分組成。磁系是閉合式磁系設計，由主副齒極交替排列而成，主副齒極全部由稀土永磁材料欽鐵硼ndfeb組成，n、s極呈交替對稱排列，副齒極與主齒極對稱排列達到聚磁 保證磁場深度，主副齒極的間隙為作業氣隙，齒極表面 磁場強度可達到2.2t;磁扼采用q23 制成，以保證磁路中的磁通損失最小;磁扼與主軸間的連接板采用無極板，防止磁場滲透入主軸上的軸承，以保證軸承在無磁環境下工作，延長其工作壽命;磁盤表面采用不銹鋼蓋板，外粘耐磨材料陶瓷片a1203，其壽命是不銹鋼的3-5 ；磁盤磁場強度測量裝置應用，磁盤設計增大磁選面積，比普通盤式磁選機增大10%左右，可以有效的提高磁選效率和精礦的品位。
2、支架
該設備的支架是用來支撐各總成及傳動系統的，是由型材焊接而成，支架表面控制形位公差，兩平行槽鋼的平行度在±0.01，從而保證磁盤在工作時轉動平穩，無跳動現象發生;軸承的安裝平面粗糙度為1.6，同時保證軸承中心與軸中心在同徑度0.01;各零部件之間預留公差，保證設備組裝完成運轉過程中，磁盤與槽體及機架間不發生碰擦現象，磁盤運轉靈活;從機械設計角度， 保證設備的運轉穩定性和設備的使用壽命。
3、傳動
該系列磁選機的傳動 是由電機、減速機及主軸等構成，它由電機通過減速器帶動主軸旋轉，進而帶動磁盤旋轉，將磁性顆粒從從礦漿中帶出。
4、給礦箱
該設備的給礦箱是由沖水管和分料裝置組成。沖水管用來沖散物料，并起到勻料的作用，以保證進入槽體的物料在滾筒長度方向上是均勻的。
