紅星對于回轉窯巡檢系統的研究設計

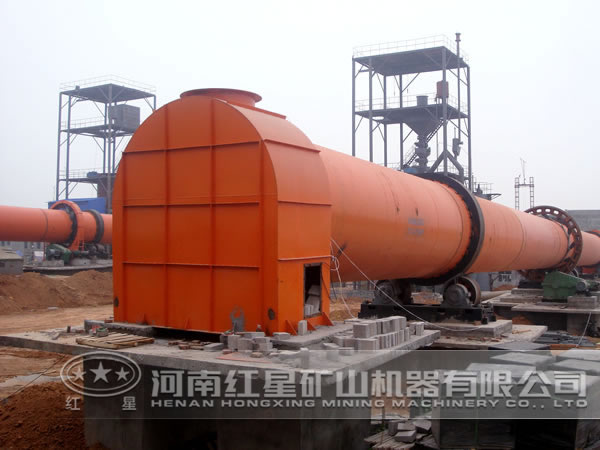

回轉窯主要應用在冶金、建材、化工和礦物加工等行業中?；剞D(zhuǎn)窯一般重達千噸，是一種重載、大扭矩、多支點、靜不定運行系統。河南紅星機械 結合回轉窯設備特點，分析了回轉窯巡檢系統的檢測參數；在此基礎上對回轉窯巡檢系統進行了設計，包括傳感器層設計、巡檢系統下位機軟硬件設計、巡檢系統上位機軟件設計。主要完成的內容包括：

1、通過對目前回轉窯運行時的參數測量分析和比較，建立了巡檢系統需要檢測的運行參數，即回轉窯筒體中心線、筒體與輪帶間隙、輪帶直徑、托輪直徑、以及筒體和大齒圈偏擺，并對上述各運行參數的測量原理與方法進行了全面的分析。

2、紅星 對回轉窯巡檢系統進行整體設計的內容主要包括傳感器層、下位機軟硬件設計和上位機軟件設計。

3、根據回轉窯待巡檢的參數類型不同，以及設備硬件運行環境，選擇相應的傳感器并對其進行合理的布置，同時紅星 以筒體中心線測點傳感器為例，設計了傳感器支架。對于下位機硬件，以c8051f040單片機為 ，對下位機進行了總體設計和各功能模塊設計，其中主要功能模塊包括多通道數據采集模塊、液晶顯示模塊、通訊模塊、外部存儲器模塊、jtag接口模塊和電源模塊。

4、紅星 對回轉窯的巡檢系統下位機軟件進行了設計。首先設計了巡檢指令格式和采集的數據存放格式，根據該巡檢指令格式，上位機可以對下位機進行巡檢指令的下達，從而按照巡檢指令進行相應數據的采集和存儲;根據采集的數據存放格式，下位機可以把采集的數據通過通訊程序傳輸?shù)缴衔粰C(jī);其次對下位機軟件進行整體設計和各功能程序設計，包括c805lf040初始化程序、液晶顯示程序、數據采集程序、串口通訊程序、usb通訊程序。

5、對巡檢系統上位機軟件進行了設計。首先labview與數據庫的鏈接方式;然后對上位機軟件各功能模塊進行了設計，包括系統菜單模塊、用戶管理模塊、設備管理模塊、通訊模塊、特征提取模塊和顯示與報警模塊。用戶管理模塊通過設置不同的權限，使不同的用戶管理和使用該巡檢系統;設備管理模塊對回轉窯各檢測參數對應的機械結構進行管理，結合特征提取模塊和顯示與報警模塊，可以方便地對某回轉窯各檢測參數的歷史數據進行管理、分析、顯示，并判斷各檢測參數是否在合理范圍內，從而進行相應的報警。紅星 對回轉窯所進行的研究及設計對于回轉窯的管理和維護有著重要的意義。
