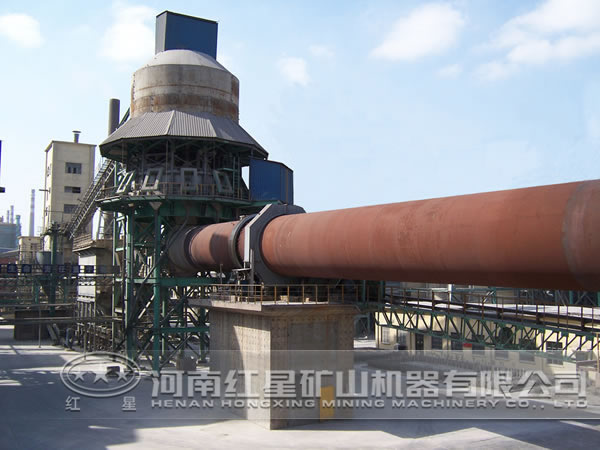

回轉窯的筒體截面受力分析

1、回轉窯的的運轉率

主要取決于窯襯壽命，窯襯的壽命又主要取決于窯筒體徑向變形大小，因此，窯筒體就要有較大的徑向剛度。回轉窯傳動功率通過軸向力的計算來間接保證徑向變形和切向應力滿足剛度和強度的要求。筒體計算的這些基本假設條件是：

①將窯筒體視作圓環截面水平連續梁。不計窯截面變形后對截面模數的影響，不計窯的斜度的影響。

②不計物料 對窯軸線的偏移，不計筒體所受扭矩。

③按靜載荷計算。

2、筒體計算的主要目的

①驗算強度、變形條件，以確定所選定的筒殼的厚度是否合適。

②根據計算結果調整跨度，使之滿足等反力原則，即使各支座反力趨于接近，從而使支承裝置的設計得到統一；其次是滿足等彎矩原則，使各支座截面彎矩趨于接近，避免為滿足個別截面的要求而增加筒體的厚度。

③為支承部件及底座基礎提供設計依據和指導。

3、筒體截面的受力分析

由于研究的回轉窯是兩擋支承，屬于靜定連續梁，它的兩端有懸伸段，筒體內有物料，筒體上有齒圈，輪帶等。根據梁的變形特點和載荷情況可知， 撓度位置總是在中點附近,用跨中點的撓度作為 撓度的近似值，其誤差很小。以前把載荷平均之后均布在筒體上來計算撓度，計算雖方便但誤差較大。
