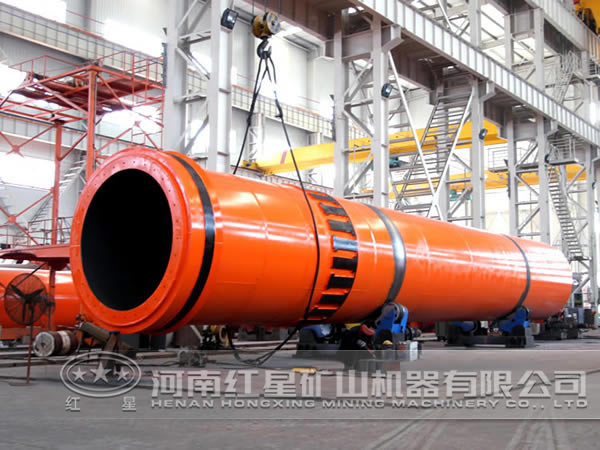

回轉式烘干機結構一般由筒體、輪帶(滾圈)、托輪裝置、擋輪裝置、傳動裝置、卸料裝置和密封裝置組成。筒體上裝有輪帶并支承在托輪上，輪帶兩側還裝有一對擋輪，以指示和限制筒體沿軸向竄動，筒體通過齒輪帶動回轉。
1、輪帶
輪帶又稱滾圈，用鑄鋼車削加工而成，通過墊板，擋塊等零件，活套安裝在筒體外圈上，其結構形式和固定方式與回轉窯類同。筒體有前后兩個輪帶。輪帶的作用是把筒體和物料的重量傳遞給托輪支承裝置。
2、托輪支承裝置
托輪支承裝置有前后兩檔且構造相同，每檔由二個托輪，四個軸承和一個大底座組成。作用是支承輪帶，使筒體轉動，并起徑向定位作用。托輪用鑄鋼制成。托輪的結構及布置與回轉窯類同。
3、擋輪裝置
一般在靠出料端輪帶兩側各裝一個，其軸線與筒體垂直。某側擋輪轉動是筒體上竄或下滑的標志，因此又稱“信號擋輪”，在操作中應避免使上擋輪或下?lián)踺嗛L時間連續轉動。擋輪的結構與回轉窯的普通擋輪結構類同。
4、轉動裝置
傳動裝置包括電動機、減速機、齒輪等部分，電動機通過減速機帶動小齒輪。小齒輪則與固定在筒體上的大齒圈嚙合使筒體轉動。大齒圈與筒體的連接方式有切線彈簧板連接，剛性連接等，其中前者應用最多。后者僅在小型烘干機上采用。
5、密封裝置
由于烘干機在負壓下操作，回轉的筒體兩端與固定部分之間銜接處應有密封裝置，防止冷空氣跑入。密封裝置通常有重錘摩擦圈式及迷宮式等。
6、卸料裝置
由卸料箱組成，用于卸料和排氣，要求密封不漏氣。
