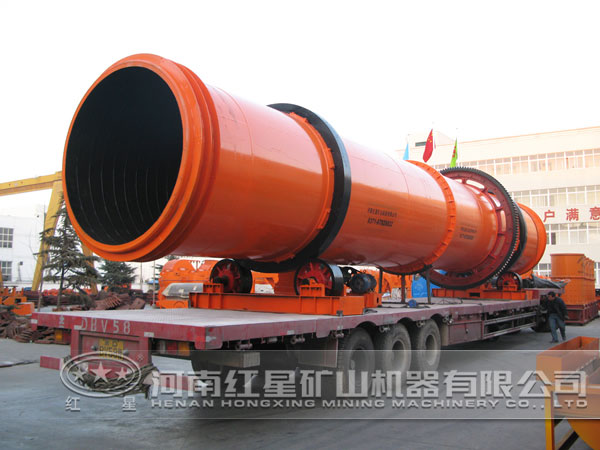

烘干機傳動系統的確定

烘干機傳動系統的確定受以下三個因素的影響：

1、筒體轉速

原有的回轉式烘干機轉速?zèng)]有一定規律可循，不同廠生產的同一規格的烘干機轉速不同，一般回轉烘干機的轉速范圍為1—8轉/分。另一方面，對于裝有l(wèi)型揚料板(抄板式)的不同直徑的烘干機，當內部結構形式、筒體長度、筒體斜度和物料相同時，理論上可認為轉速n與筒體直徑d成反比，各廠Φ1.5x12m回轉烘干機的轉速為2—4.9轉/分，可推算出冷模烘千機的筒體轉速約為3—7.35轉/分。綜合各方面的情況，設計的冷模烘干機固定轉速應在l—8轉/分這個范圍內，轉速變化實驗其轉速范圍通過調整變頻調速器 。

2、電機參數及選擇

烘干機的功率用式計算：

n=krd3zn=0.43kw

式中系數k=0.045

物料重r:=1.2t/m3

直徑d=1m，揚料板的軸向長度z=1.1m，轉速n=7.2轉/分

該烘干機為非連續生產的實驗裝置，結合系列三相異步電動機選擇y802-4-b3型，其轉速為1500轉/分，額定功率為0.75kw.

3、減速機選擇

設計中筒體輪帶的直徑為1060mm，托輪的直徑為300mm，輪帶和托輪的傳動比是1060/300。傳動系統的總速比為i=1500/7.2=208.33，則減速機的傳動比為59。為使結構緊湊，選用擺線針輪減速劑，型號為rwd18-50-0.75。
