鄂式破碎機

產品簡介

鄂式破碎機主要用于礦山開采過程中，主要功能是破碎石塊，如鐵礦石、赤鐵礦石和其它各類型的巖石。普通鄂式破碎機給粒粒度1000毫米，本機械是一種間斷工作的破碎機械，工業上使用的鄂式破碎機有兩個類型：一是動鄂做簡單擺動(如圖一)，另一種是動鄂做復雜擺動。

鄂式破碎機規格和型號

鄂式破碎機的規格是用給料口的寬度和長度來表示的。比如1200×1500破碎機即表示，給料口寬是1200毫米，長是1500毫米。另外還有1500×2100破碎機。根據給料口的大小鄂式破碎機也可以分為大，中，小型三種。給料口寬度大于600毫米的稱為大型；給料口寬度在300*600毫米的為中型；寬度小于300毫米的為小型鄂式破碎機。

鄂破機工作原理

鄂式破碎機主要由帶有縱向波紋齒的固定鄂板與可動鄂板組成?？蓜?dòng)鄂板懸掛在偏心軸上，并圍繞偏心軸對固定鄂板作用周期性的往復擺動。通過傳動裝置，可動鄂板靠近固定鄂板時，礦石受到擠壓、劈裂和折斷的聯合作用而破碎?？蓜?dòng)鄂板離開固定鄂板時排礦口增大，已破碎的礦石在重力作用下排出。

液壓鄂式破碎機工作原理

鄂式破碎機的皮帶輪和飛輪借助于摩擦離合器與偏心軸相連，摩擦離合器裝有摩擦片并用彈簧壓緊，離合器由液壓系統控制，啟動破碎機時，首先開支油泵電動機，使壓力油沿油管經柱塞中心通孔進入柱塞的右方皮帶輪處和左方飛輪處，推動柱塞面使彈簧壓縮，于是摩擦離合器的摩擦片分開，則皮帶輪，飛輪同時與偏心軸脫開。這時停止油泵電動機，啟動主電動機，皮帶輪轉動。然后通過繼電器和電磁換向閥的作用，順序接通摩擦離合器。先使皮帶輪與偏心軸閉合，后使飛輪與偏心軸閉合。扭矩由皮帶輪傳給偏心軸，再由偏心軸傳遞給飛輪，破碎機就是依此順序分三段啟動運轉。

保險裝置

鄂式破碎機長期工作時，定鄂與動鄂上的破碎齒板不斷磨損，排礦口逐漸增大，使產品粒度逐漸變粗，為了保證破碎產品的粒度要求，必須定期地調整排礦口的大小，推力板不僅是傳遞力的部件，而且一般也是破碎機的保險裝置，推力板通常使用鑄鐵材料，同時采用在推力板上沖孔或使用組合推力板(將推力板做成兩個半塊再用鉚釘連接起來），當破碎機內進入非破碎物(如鐵塊等)超過正常負荷時，則推力板或連接鉚釘立即折斷或剪斷，使破碎機停止工作，從而避免設備的主要部件損壞。

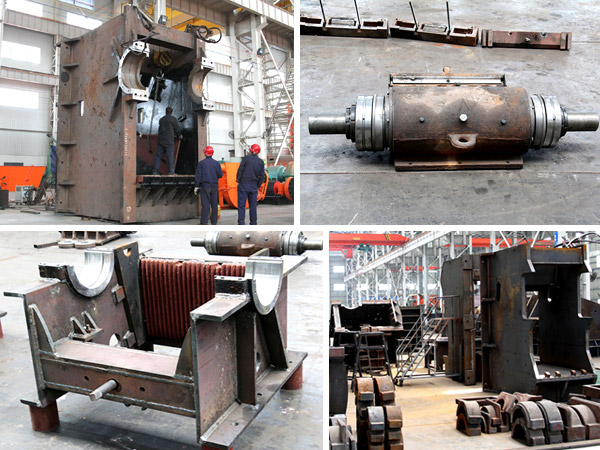

鄂式破碎機部件

1、拉緊彈簧

拉緊彈簧是用來保證鄂式破碎機整個 的緊密結合，并部分地平衡在動鄂與推力板工作時所產生慣性力。設計彈簧時，必須合理地選擇彈簧的鋼度，若彈簧的鋼度不足，則不能達到上述要求，如鋼度過大，又會引起非生產性能量的消耗。

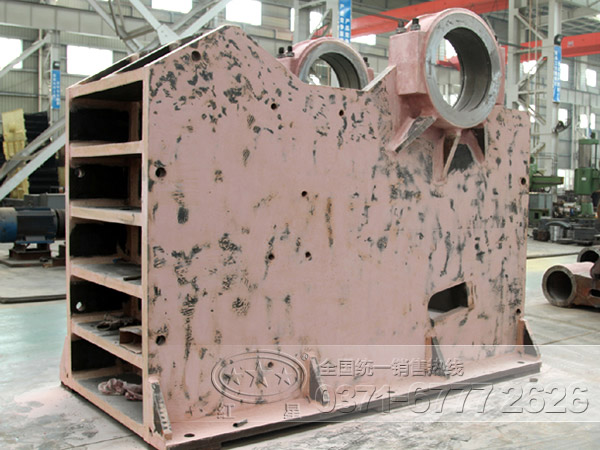

2、機架

鄂式破碎機的機架在工作中受很大的沖載荷，因此，它應具有足夠的強度和鋼度。目前，破碎機的機架有整體機架，和組合機架。組合機架雖然 了大型破碎機制造和運輸上的困難，但在機架加工，裝配和拆卸方面卻增了加了不少麻煩。其次，組合機架的鋼性較差。

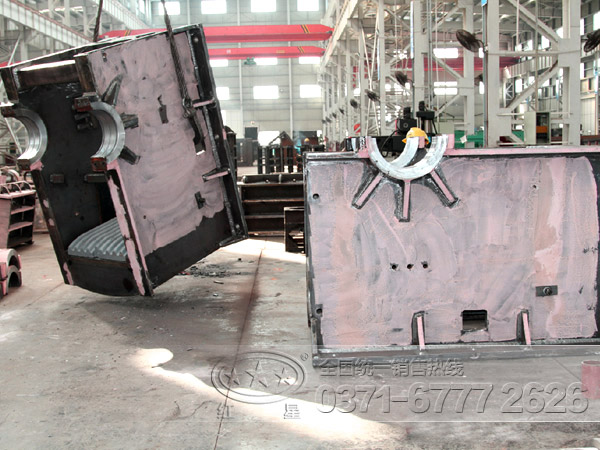

3、機架外形

機架周圍所設的加強筋，原則上是設在橫的方向隨彎曲應力的位置，在軸承處應設置放射狀加強筋，防上側壁在受力時彎曲和顫動?？v向加強筋一般是鄂式起附帶加強作用。

鄂式破碎機的機架形狀比較復雜，同時受力也比較惡劣，設計時，一般是根據類似機架的結構決定斷面尺寸，然后挖地校核它的強度。

對于整體機架，可以看作是一個靜不定框架，在它的前臂上作用有破碎力，后壁上作用的有后推力板，在兩側壁的動鄂心軸軸承處和偏心軸軸承處作用有支承反力。

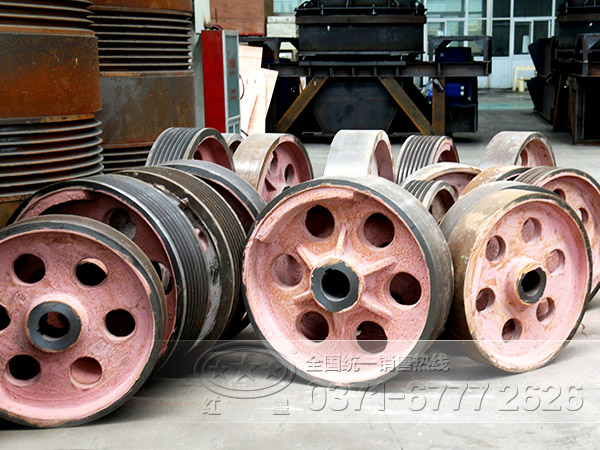

4、飛輪

鄂式破碎機是間斷工作的機器，因而必然會引起陰力的變化，使其電動機的負荷不均勻，形成機械速率的波動。為了降低電動機的額定功率，且使機械的速率不致波動太大，故在偏心軸上裝有飛輪。飛輪在空行程時儲存能量，在工作行程時則放出能量，這樣就可以使電動機的負荷均勻。

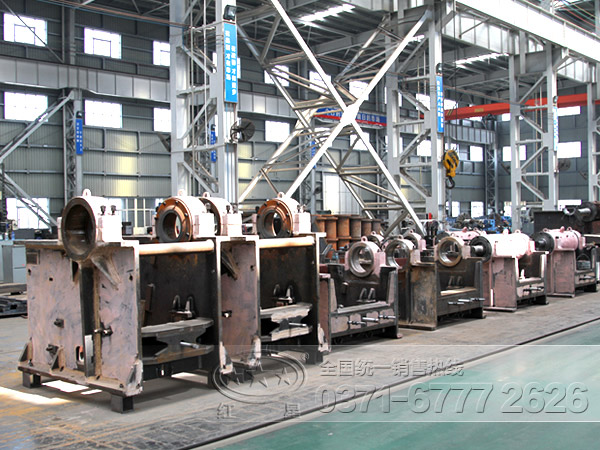

河南鄂式破碎機生產廠家

礦山機械行業在鄭州最為發達，河南鄭州是鄂式破碎機生產廠家的聚集地，大大小小的廠家數不勝數，但有 的廠家確為數不多，所以生產的產品價格和質量也差異很大。如果您需要購買鄂式破碎機請一定先到廠家實地考察，根據您的判斷再?zèng)Q定。

河南鄭州鄂式破碎機廠家地址：河南省鄭州市高新區檀香路8號

鄂式破碎機價格咨詢熱線：0371-67772626
