國內市場上三種主流圓振動篩

國內市場上制造的圓振動篩，其振動參數相對國外偏低（k=3~4g），使用壽命也偏短（3~5a）。目前國內市場上的主流圓振動篩產品主要有ya、yk和ykr、dys型三類。而zd（座式單軸圓振動篩）、dd（吊式單軸圓振動篩）、zdm（座式單軸煤用圓振動篩）、ddm（吊式單軸煤用圓振動篩）、szz（自定中心式圓振動篩）型圓振動篩幾乎已被市場所淘汰。

1、ya型圓振動篩

ya型圓振動篩是引進美國r.s公司的tabor傾斜篩技術而研制出的產品，其篩框主要是由2片側板和托架鉚接組成，側板外側焊接有加強肋板，篩板安裝在托架上面，篩面分單層和雙層，并有輕型和重型之分，輕型配置張緊編織篩網，重型配置沖孔篩板。單軸振動器安裝在篩箱的 位置上，其篩箱運動軌跡為正圓形。振動器為軸偏心和外加配重輪結構，軸承采用大游隙調心滾子軸承，運用稀油潤滑。

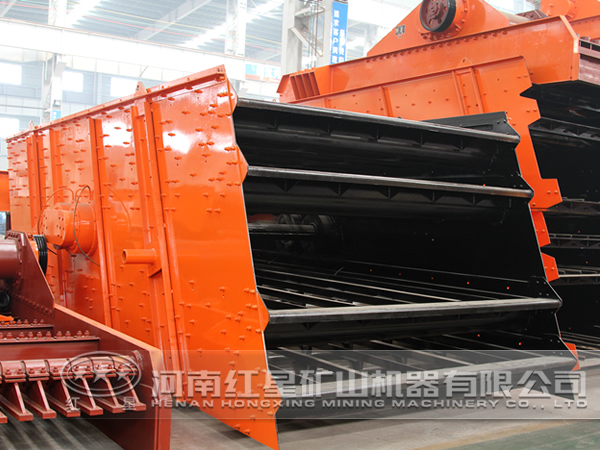

振動器的回轉運動，由電動機通過一對帶輪和v帶把動能傳遞給振動篩。此系列圓振動篩共有40種規格，最小規格為y1236， 規格為y2460，篩面傾角為20°，振動參數為：雙振幅2a=9.5~11mm，振次n=845~708r/min。其產品最初執行標準是gb6063—85ya，現執行標準是jb/t7891—2010，外形結構如下圖所示。

2、yk、ykr型圓振動篩

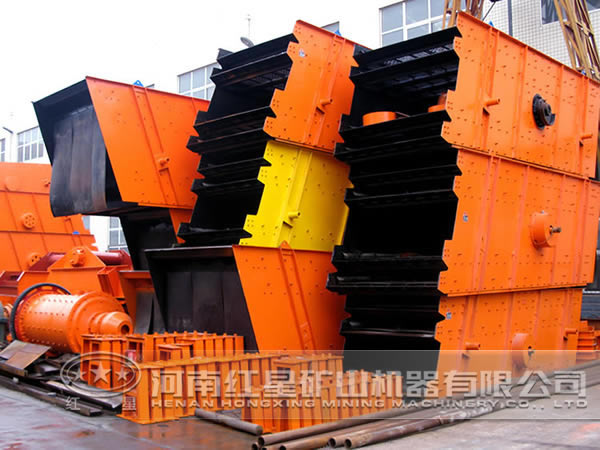

yk、ykr型圓振動篩是參照原西德khd公司usk篩機結構，并吸收美國、日本等篩機先進技術設計而成，其篩框組成主要是由2片側板和2~4根上橫梁（無縫鋼管）和數根下橫梁（無縫鋼管）鉚接組成，側板相對較厚，無任何焊接或鉚接等加強件，篩板安裝在下橫梁上，篩面分單層和雙層，篩面可配置編制篩網、沖孔、聚氨酯、橡膠等篩板。2個塊偏心式振動器分別安裝在篩箱的兩側板對稱位置上，位于篩面的上方，因振動器布置在篩箱 的上方，其運動軌跡為橢圓形。振動器軸承采用大游隙nj型圓柱滾子軸承，采用脂潤滑。振動器的回轉運動，由電動機通過一對帶輪和v帶將動能傳遞給振動篩，或由電動機通過撓性聯軸器直接驅動將動能傳遞給振動篩。激振力的大小由主副偏心塊的夾角來調整，篩面傾角為15°，振動參數為：雙振幅2a=6~14m，振次n=970~740r/min。此系列圓振動篩產品執行標準是jb/t6388—2004，外形結構見下圖。

3、dys型圓振動篩

dys型圓振動篩是一種大型圓振動篩，寬度在3m以上，長度在6m以上。此篩由于篩箱的質量較大，要求有較大的激振力來驅動篩子產生連續振動。此外，由于受結構和軸承尺寸的限制，dys型圓振動篩需采用雙傳動系統，即安裝2個軸偏心式振動器，分別由2個電動機單獨驅動，在電動機驅動的篩機另一側，2個振動器之間采用同步齒形帶聯接，使2個振動器保持相同的相位，同向旋轉。篩面傾角為20°，振動參數為：雙振幅2a=12mm，振次n=708r/min。其他部分結構和ya型圓振動篩無原則區別，此系列圓振動篩產品執行標準是jb/t10729—2007，其外形結構如下圖所示。

圓振動篩是物料分級作業中應用最廣泛的篩分設備，以上三種更是經過市場認可的 圓振動篩，客戶可結合自身需求選擇最適合自己的振動篩設備。如需獲取產品報價或咨詢相關參數等詳細問題，歡迎撥打紅星官方熱線咨詢，電話：0371-67772626。
