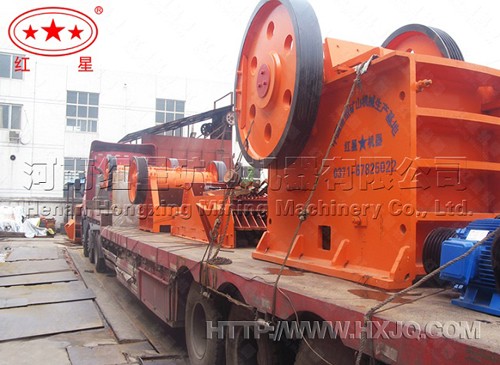

復擺顎式破碎機因為具有性能良好、生產率高、安全可靠、節能降耗等優點，在冶金、化工、煤炭、建材等行業中。但是破碎機機器震動、機重和摩擦等問題仍然比較突出，因此要在滿足強度、剛度及安全性能的前提下，合理選擇破碎機的工作參數和設計其結構參數。
復擺顎式破碎機主要由偏心軸、動顎、肘板和機架組成，是典型的平面四桿 。在對復擺顎式破碎機進行仿真時，首先采用solidworks完成整機數字樣機設計，對破碎機三維裝配模型作合理簡化，保留機器工作裝置部分。在此基礎上采用cosmosis motion進行運動學仿真，基于無縫集成接口cosmosis motion對solidworks三維裝配模型進行自動轉化，建立運動學仿真模型。之后對裝配模型施加約束，并在動顎上表面添加載荷， 設定仿真參數。在intellimotion環境下完成運動模擬，從而得到仿真結果。
從動顎水平位移的仿真結果可以看出動顎的水平行程較大，這樣有利于破碎物料。沿動顎運動軌跡的運動方向有促進排料作用，所以在一定的程度上可以保證破碎機的生產效率。從動顎豎直位移仿真結果中也可以看出垂直的行程較大，從而導致襯板磨損較快，降低襯板的使用壽命，故復擺顎式破碎機一般用于中小型機型。但隨著耐磨材料的不斷發展，襯板耐磨性的提高，這種機型也逐漸向大型化方向發展。
根據動顎加速度x、y方向的曲線，可知動鄂在x、y方向上的加速度呈周期性變化，而且在這兩個方向上x方向的加速度要比y方向滯后180度左右。在整個周期內，機架都會受到較大的沖擊，從而引起設備及其基礎部件產生振動，使偏心軸回轉不均勻，影響 構件的強度，并且降低設備的可靠性，縮短設備的使用壽命。
