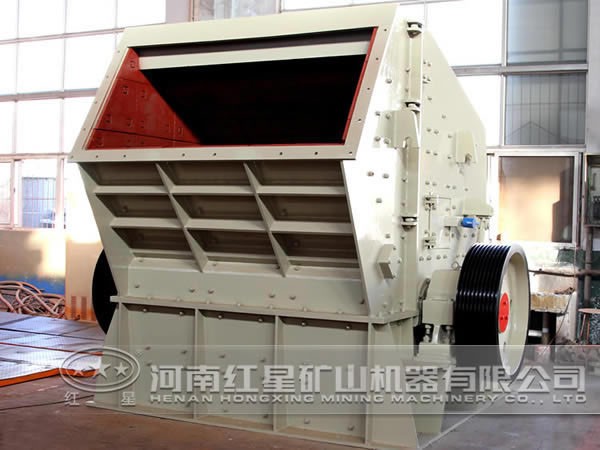

反擊式破碎機破碎力的研究與分析

反擊式破碎機對物料的破碎過程可以看做是板錘與物料發生碰撞、物料與反擊板發生碰撞這兩個過程不斷交替、不斷反復的過程。碰撞發生過程中沖擊力即破碎力的大小直接影響到反擊式破碎機的破碎能力和生產效率，因此研究與分析反擊式破碎機的破碎力具有很大的現實意義。

對反擊式破碎機破碎力的研究與分析可以通過研究碰撞的物理模型進行，主要是判斷碰撞過程中所產生的 沖擊碰撞力能否使物料破碎，即作用在物料上的沖擊力能否達到物料破碎的抗壓強度極限值。要使物料破碎，那么在碰撞過程中在物料 斷面處產生的應力應大于等于物料的抗壓強度。當機型一定的反擊式破碎機，由于其所能產生的 碰撞力一定，因此其所能破碎物料的能力也是有限的。

根據反擊式破碎機破碎物料的機理、破碎腔的基本組成，可以轉子、板錘、反擊板、石塊為研究對象，利用ls-dyna建立動力學有限元分析模型。經簡化處理與網格劃分后，定義界面接觸，并添加約束和加載， 生成和修改計算文件。

根據計算與分析結果可知，在物料發生剪切破碎時間段內，發生沖擊破碎時作用力作用時間間隔小，而剪切破碎時作用力時間間隔大。當物料與板錘發生二次碰撞時，由于 作用要抵消一部分物料 時的能量，故沖擊力的峰值比 碰撞時產生的沖擊力峰值要小。由于物料破碎后，碎石的質量較原物料小，因此作用力的峰值呈下降趨勢。
