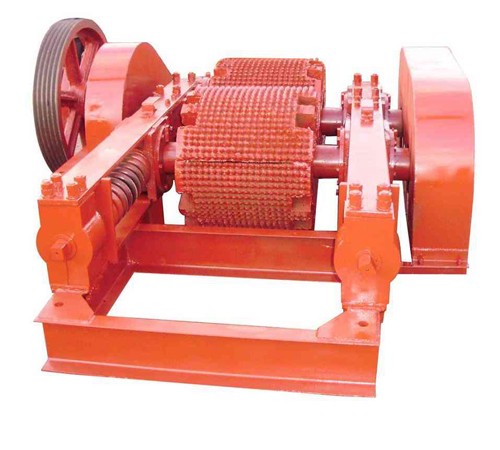

齒輥式破碎機需要針對不同的粒度要求，配以不同的齒形及布置形式，來 對物料的選擇性破碎。設計齒輥式破碎機時，合適的齒形及布置形式才能保證產品的粒度、優化粒度組成、減少過粉碎、延長齒的使用壽命。本文目的是闡述破碎齒的布置形式與破碎機產品粒度之間的關系。
整機破碎齒布置的一個原則是：兩齒輥在做運動的過程中形成的任何空間尺寸都應得到相應的控制。破碎輥齒的布置包括四個方面：軸向布置、徑向布置、齒的安裝傾角、相鄰齒盤間齒的交錯角度。
（1）軸向布置
相鄰兩排齒間的軸向距離大致為破碎粒度的2/3-3/4，硬度高、韌性強的物料距離取最小值，硬度低、韌性弱的物料距離取 值。
（2）徑向布置
徑向布置即圓周方向布置。破碎齒在圓周方向的布置對產品的粒度有決定性作用，破碎齒齒前空間尺寸基本等于破碎要求粒度的1.5 。相鄰兩個齒間所能包含的空間尺寸大致為破碎粒度的1.2-1.6 ，兩齒頂弧長為破碎粒度的2.2-2.5 。這一關系可根據具體破碎物料的硬度、韌性及破碎特性作相應調整。
（3）齒的安裝傾角
破碎齒的安裝角度是指破碎齒的中心線同破碎輥切線的夾角，應根據破碎物料的破碎性和粒度大小來確定。
（4）相鄰齒的交錯布置角度
為了保證整個破碎過程為一線性過程，不容易卡料，破碎齒沿軸線方向應采用螺旋布置形式，相鄰齒盤沿圓周方向錯開一定角度。其次破碎機載荷均勻，所受沖擊小，有利于減少破碎功耗節約能源，并提高破碎機的使用壽命。
