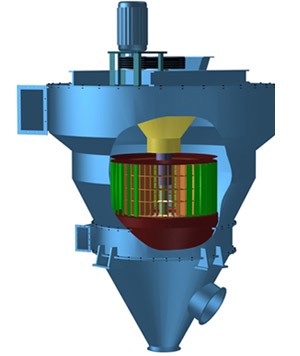

物料在渦流分級機中進行迅速分級，可通過在轉子周圍設計合理的導流結構來 ，在導流結構的作用下降低轉子周圍的自由渦強度，令進入導流結構的氣流速度與轉子邊緣線速度相當，則可使顆粒迅速到達轉子葉片間的強制渦進行分級。設氣流進入導流結構的速度為v1，轉子周圍某處自由渦切向速度為vt，轉子外邊緣線速度為vn，若v1與vt的合速度v的大小和方向與vn大致相同，即vt≈vn，此時自由渦被消除，顆粒m便能迅速從導流結構處到達籠型轉子葉片間的強制渦流分級區參與分級。在部分強制渦流分級機中（如o-sepa分級機、sepax分級機等），采用平板導流結構，在籠型轉子周圍設置若干導流葉片，在導流葉片的作用下使顆粒迅速進入轉子葉片之間的強制渦流分級區進行分級，但由于粗顆粒被拋出強制渦流區碰到導流葉片而瞬間失去動量后，又將被入口氣流帶入分級區，粗顆粒分級后不能迅速離開分級區，造成顆粒返混現象，而且會干擾后續顆粒的分級，因此平板導流結構不能有效 迅速分級。
河南紅星機械 設計了一種新型的“l(fā)”形導流葉片，通過控制導流葉片入口寬度 l，含料氣體在負壓作用下進入導流葉片的速度v1與轉子邊緣線速度 vn相當，這樣在導流葉片的作用下物料顆粒將從導流葉片入口處迅速到達轉子邊緣，隨后進入轉子葉片間的強制渦流區參與分級，能 迅速分級，減小顆粒在分級區內的滯留時間，從而減少團聚幾率，有利于分級作用。由于前、后部導流板的導流作用和擋板的阻擋作用，“l(fā)”形導流葉片的凹槽內氣流速度很小，進入該部位的顆粒受到氣流干擾較小，主要受到自身重力作用，分級區的粗顆粒受到很大離心力被拋入凹槽內碰到后部導流板背風面后失去動量，在重力作用下順著凹槽迅速落入粗粉體集料斗，大量避免粗顆粒碰壁后的返混，使粗、細顆粒路徑較清晰，分級過程穩定，同時也不會造成凹槽內粉體堆積現象發生。這樣，“l(fā)”形導流葉片結構能有效 顆粒在渦流分級區內的迅速分級作用。
