紅星大型球磨機的抗震研究工作

由于目前球磨機的體積越來越大，其自振頻率就會很小，在地震作用下受到破壞的可能性就越大。而且對于這種大型設備一旦遭到自然災害的破壞，會對企業帶來很大的經濟損失，所以在球磨機的設計階段就必須考慮這些問題，還要注意球磨機驅動方式選擇的問題。

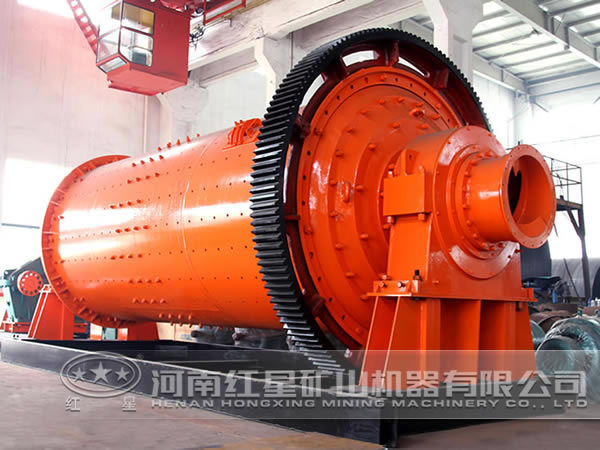

根據紅星機械生產的的φ2700×4000大型球磨機進行地震反應分析。紅星磨粉設備 所要做的主要工作可以概括為以下四個方面：

1、搜集有關地震反應分析資料，研究有關大型機械設備的地震反應分析方法。結合我國抗震設計規范和確定球磨機抗震設計的計算方法，并確定球磨機抗震設計的反應譜和功率譜。

2、對一典型模型進行振動臺功率譜振動試驗。并對該模型在 nastran 軟件中進行功率譜和反應譜仿真計算，通過與試驗值的對比，檢驗兩種仿真分析方法的誤差。通過該小模型的試驗值和理論計算值的對比，來估計球磨機有限元計算結果的誤差。

3、對球磨機的具體結構建模和地震反應分析的具體 問題進行研究。尋找球磨機在地震激勵下的最嚴酷工況，針對該嚴酷工況對球磨機進行地震反應譜和功率譜分析。在三維軟件pro/e 中建立該球磨機和地基實際模型，導入nastran 有限元軟件中進行網格畫分，然后以抗震設計規范中的反應譜作為激勵，利用nastran中的反應譜分析功能，得到球磨機地震反應譜加速度響應值。利用同樣的方法，在nastran軟件中對該球磨機模型進行功率譜分析，得到球磨機加速度響應值。對于得到的計算結果，兩種方法相互檢驗。

4、由球磨機在地震激勵下的加速度響應值乘以球磨機質量，即是球磨機止推裝置所承受的外載荷。以此來對球磨機止推裝置進行單獨分析， 分析止推裝置中的脆弱部位，即對螺栓鏈接部位給出合理的 ，綜合得出球磨機的抗震性能。
