節能環保型活性石灰回轉窯

活性石灰窯技術特點

（1）窯尾加裝了豎式預熱器，使窯尾的煙氣余熱直接傳導給了石灰石，煙氣溫度可降至280℃以下，有效地回收了尾氣排放所帶走的熱量，同時也為后續除塵減少了負荷。

（2）回轉窯長徑比由傳統的20～25降低為14～15。長度的縮短不僅減少了由回轉窯表面散失到周圍的熱量，也減少了設備的占地面積。

（3）窯頭出料冷卻采用豎式冷卻器替代原來的冷卻筒，避免了石灰的顯熱散失。從窯頭落下的熾熱石灰，通過與鼓入的二次風換熱，石灰得以冷卻，空氣吸收熱量溫度升高后進入回轉窯助燃。

（4）冷卻器和窯頭罩采用一體化豎式設計，占地面積少；密封性好，避免了熱廢氣無組織排放。

（5）助燃風分為一次風和二次風。一次風直接參與燃燒,二次風為冷卻風。一次風和二次風分別由單獨的風機供給。此設計二次風溫可升至高達600℃，作為助燃空氣，為節省燃料提供了有利條件。

（6）采用專用燃燒系統向回轉窯供熱,除采用煤粉作燃料外也可單獨采用低熱值燃?xì)猓ㄈ绨l(fā)生爐煤氣、電石尾氣、半焦煤氣）作為煅燒燃料，也可以采用多種燃料同時供給使用。煅燒溫度可通過調節空氣、煤氣流量來調整。

（7）環保措施完善。煅燒尾氣采用脈沖袋式除塵器除塵，滿足國家排放標準。在豎式冷卻器落料點也采用了袋式除塵器除塵。

（8） 自動化水平高。煅燒系統設備生產操作的調節、控制和報警采用plc在主控室集中控制，并設有各控制點的畫面顯示及必要的聯鎖監控，對生產過程中所用的操作參數進行自動記錄，并可隨時打印。

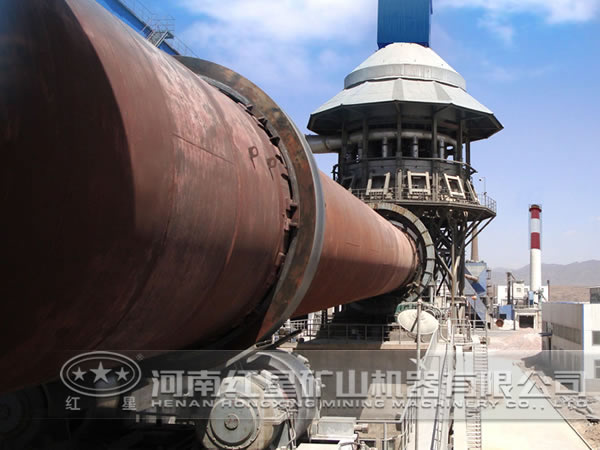

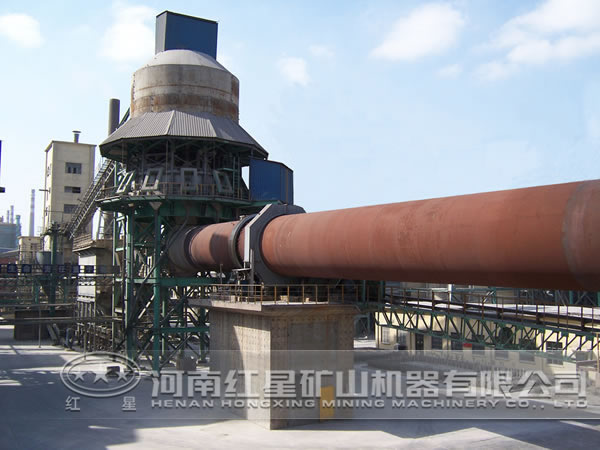

產品圖片

?

產品關鍵設備

節能環保型活性石灰回轉窯煅燒系統主要設備包括豎式預熱器、轉運溜槽、回轉窯、燃燒裝置、豎式冷卻器、脈沖袋式除塵器等設備，整套系統設備操作可靠，自動化程度和勞動生產率高，產品質量好。

（1）豎式預熱器：

①針對活性石灰不同的日產量規模，預熱器采用適用不同規模產量的方形、圓形、多邊形豎式預熱器，推頭數量根據預熱面積大小確定、推頭覆蓋區域合理；

②采用帶有低壓降梁的預熱器，降低煙氣在預熱器中的阻力損失,減少排煙設備動力消耗。從窯尾來的高溫?zé)釤煔?，直接穿過料層，與石子進行充分熱交換，預熱溫度可達800-900℃，一部分石子得到分解，預熱分解的同時有效降低排出廢氣的溫度；

③預熱器采用液壓推桿向回轉窯加料，設備運行可靠；

④預熱器頂部料倉設有料位計控制，保證預熱器料層高度穩定；

⑤預熱器除頂部采用吊掛磚外，其余部位均采用耐火澆注料，磚型少，砌筑簡單；⑥預熱器運動設備少，設備維護量小。

（2）回轉窯：

①采用與規模相適應的、直徑和長度適宜的窯型；

②傳動設備采用調速電機驅動窯體，并設有輔助電機，工作穩定，調節靈活；

③窯頭窯尾設有彈簧片式密封結構，簡單可靠，密封 好；

④停電時備用有柴油機驅動。

（3）豎式冷卻器：

①冷卻器分為四個區域，每個區域可單獨控制；冷卻風和熱物料直接接觸，冷卻 好，出灰溫度不高于環境溫度約50℃，二次風溫度可預熱至600℃以上，利于煅燒；

②冷卻器沒有運動部件，設備維修量少。

（4）燃燒裝置：

①采用煤粉作燃料時，根據窯型的大小匹配兩通道、三通道或四通道的不同噴煤燃燒裝置，具有燃燒充分，火焰活潑有力，剛度好，不傷窯皮，可維修性強，后期維修費用低，關鍵部件采用耐高溫陶瓷元件，工作性能穩定可靠，系統投資小等特點。

②煤氣燃燒系統由煤氣燒嘴、控制閥組等組成。煤氣通過管道送至閥組調控后，進入回轉窯燒嘴，與一、二次風混合燃燒。煤氣流量調節靈活。煤氣燒嘴由多個空心套筒和一個螺旋導流體組成，助燃風和煤氣在燒嘴通道內形成旋流或直流，使煤氣和空氣混合更均勻燃燒 更理想，同時還可以通過控制各流向風的多少使燒嘴火焰形狀根據生產情況自主調節。燃燒系統還設有自動吹掃、放散、緊急切斷等措施，安全可靠。

工藝流程

合格的石灰石存放在料倉內，經提升機提升并運入預熱器頂部料倉。預熱器頂部料倉，由上下2個料位計控制加料量，然后通過下料管將石灰石均勻分布到預熱器各各室內。

石灰石在預熱器被1150°c窯煙氣加熱到900°c左右，約有30%分解，經液壓推桿推入回轉窯內，石灰石在回轉窯內經燒結分解為cao和co2。分解后生成的石灰石進入冷卻器，在冷卻器內被鼓入的冷空氣冷卻到100°c一下排出。經熱交換的600°c熱空氣進入窯和煤氣混合燃燒。廢氣在兌入冷風經引風機進入袋式除塵器，再經排風機進入煙囪。

出冷卻器的石灰經振動喂料機，鏈斗輸送機、斗式提升機、膠帶輸送機送入石灰成品庫。石灰窯價格根據客戶要求是否進行篩分等工序。
