回轉烘干機單元熱能平衡計算

國內回轉烘干機在各行業應用廣泛，但其烘干水平與國際先進烘干設備還有一定差距，鑒于此，必須對現有設備進行分析改進，以求烘干物料過程中可以降低能耗、提升產量。下面紅星機器廠家分別從回轉烘干機主要參數、熱量、回轉筒部分熱負荷及效率、熱風爐部分熱負荷及效率四方面對其進行分析計算，為回轉烘干機技術完善提供參考資料。

1、回轉烘干機主要參數

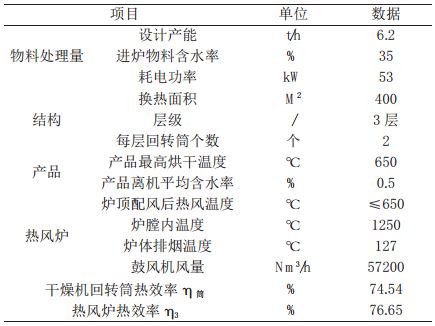

回轉烘干機單元熱能主要利用烘干機熱風爐產生的熱風，烘干顆粒物料中的水分?；剞D(zhuǎn)烘干機單元主要參數如表1所示。

2、回轉烘干機生產所需熱量計算

采用的是回轉烘干機為紅星機器廠家自主研發的新型烘干設備，設備主要包含一座熱風爐和烘干筒，其中烘干筒分為三層，每層設2個低速回轉筒，共六個回轉筒。由于回轉烘干機設備為熱風爐產生熱風供烘干機用熱，故該部分熱能計算分為烘干機回轉體部分和熱風爐部分，計算思路為：先計算出烘干機回轉筒部分熱平衡，根據烘干機生產所需用熱計算出熱風用量，再根據熱風用量計算出熱風爐熱平衡，由此計算出熱風爐生產所需用熱，進而求出設備用煤量。

3、烘干機回轉筒部分熱負荷及效率

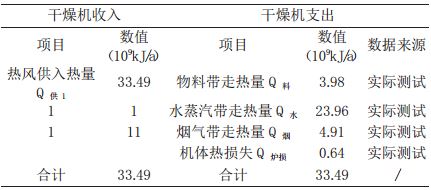

由項目物料平衡可知，年進入回轉烘干機總的物料為44318.9t，進入物料的含水率小于35%。按35%進行計算，根據設備參數，計算出回轉烘干機能源各環節的熱量分布，回轉烘干機熱平衡計算如表2所示?；剞D(zhuǎn)筒部分熱效率：根據烘干機回轉筒部分熱能平衡計算，設備有效利用的熱量為水蒸氣蒸發所需要的汽化潛熱（q水=23.96×109kj/a），熱風爐需要供入的熱量為（q筒供=33.49×109kj/a）。因此，該設備熱能利用效率為71.54%（η回=q水/q供）。

4、烘干機熱風爐部分熱負荷及效率計算

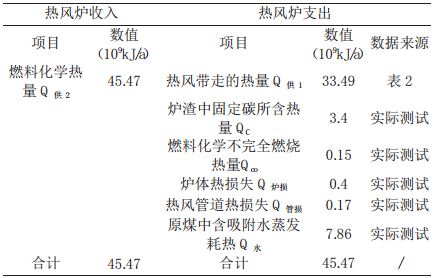

熱效率計算如表3所示，根據回轉烘干機熱能平衡計算，設備有效利用的熱量為（q水蒸汽=23.96×109kj/a），熱風爐供入熱量為（q爐供=33.49×109kj/a），則回轉烘干機的熱能利用效率為71.54%（η機=q水蒸汽/q爐供），又知熱風爐熱效率73.65%，因此，該系統熱能利用效率為52.7%（η風×η機）。

以上對回轉烘干機多方面進行分析與計算，基本了解了回轉烘干機的運行原理及能耗與熱量消耗，廣大客戶可依據自身情況合理規劃選擇合適的設備。另外，本文的另一個重要目的是通過對回轉烘干機運轉能耗及熱平衡計算，為回轉烘干機突破研究提供參考作用。
